荧光滤光片

产品描述

荧光滤光片(Fluorescence Filters),一般用于各种显微镜中,使人们能够更方便的观测各种荧光现象。滤光片通常用到的显微镜有荧光显微镜、激光,扫描共聚焦荧光显微镜(LSCM)、共聚焦显微镜、和全内反射荧光显微镜(TIRFM);主要用于生命科学和生物医学领域,主要作用是在生物医学荧光检验分析系统中分离和选择物质的激发光与发射荧光的特征波段光谱。


好的滤光片的特征:

1. 和燃料的激发峰、发射峰匹配,且交叠小

2. 截止深度深

3. 自发荧光小

4. 透镜面形好,利于荧光成像的提取。如果透镜表面的平整度不好,则会产生波前扭矩或楔角,波前扭矩会改变聚焦或成像位置,一般透射波前扭矩(TWD)比反射波前扭矩(RWD)对成像的影响更加直接,也会有更严格的要求。

滤光片的原理:

荧光滤光片一般采用单片无色透明的玻璃作为基底,在玻璃的两个表面镀膜。增反膜的厚度会选择为半波长的整数倍,此时反射叠加增强;增透膜的厚度为1/4 波长的倍数,此时投射叠加增强。

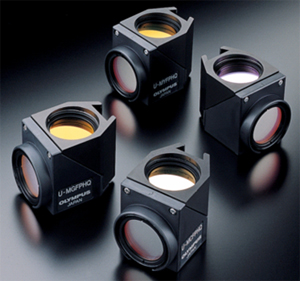

滤光片组和滤光片盒子(Filter sets

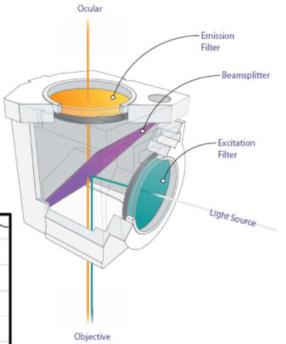

滤光片在实际中一般都是以滤光片组的形式来使用的。荧光滤光片组一般由三个透镜组成:激发滤光片(EX)、二向色镜和发射滤光片(EM),他们都至于滤光片盒中(Cube),具体结构如图所示


激光滤光片的作用是使激发光能够有效的通过,而避免外界荧光波段的光线进入滤光片盒,二向色镜的作用主要是分光,反射激光使其照射样品,同时又能够让样品产生的荧光通过,达到发射滤光片,发射滤光片的作用是进一步滤掉激发光和其它杂散光,使系统得到比较纯粹的荧光信号。

一)国产滤光片

我司可根据客户波段需求,定制匹配相应波段参数的荧光激发块,采用国产荧光滤光片,性价比非常高。

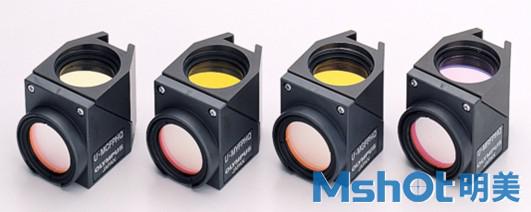

二)进口滤光——OMEGA/CHROMA显微镜荧光滤光片

美国Omega 光学公司是设计及生产高性能荧光显微学用光学干涉滤光片的专业厂家,具有广泛的、为特定荧光染料专用的滤光片组合,适用于单个和多个标识显微学应用,包括GFP、FRET、多光子、量子点、Pinkel、对比影像和其它技术。我们提供用于光谱测定的频带滤光片,和用于荧光发射、电视和摄影的颜色分离的长/短通道滤光片,到应用于荧光显微镜上光谱特定区域上最佳反射和另一区域最佳透射的二向色分光镜,激光滤光片,解析滤光片;其荧光显微镜的滤光片可装配到NIKON(尼康),OLYMPUS(奥林巴斯),LEICA(徕卡),ZEISS(蔡司)等。

另有多款专业摄像装置、电动载物台、荧光灯泡、图像分析软件等显微镜相关附件 ,敬请查询。


光谱响应曲线:

OMEGA/CHROMA显微镜荧光滤光片
