◆ MEZH焊点检测系列显微镜成像系统


  MEZH焊点检测系列工业显微镜,是PCB焊点的检测的理想工具。本系统采用线偏振光源,消除了焊点表面产生的反光,使焊点成像清晰,便于检测虚焊、脱焊以及焊点的质量;成像部分采用我公司自主研发的专业显微成像装置,可根据您的需求选配130万至900万像素的成像装置。此外,我们还可以提供专业的电动操作平台,使的操作更加精准、便捷。

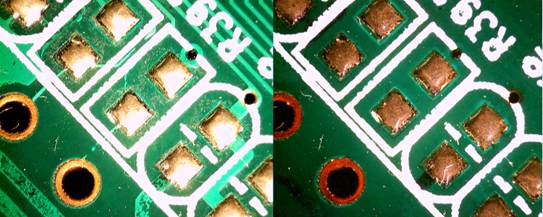

        一般单筒显微镜拍摄效果                 MEZH焊点检测系统拍摄效果

用途:检测焊点质量,可以对焊点进行显微拍摄,放大测量等操作。
系统特点:采用线偏振光源,可消除焊点表面在自然光照射下产生的强烈反光,使焊点表面清晰可见。



系统参数:

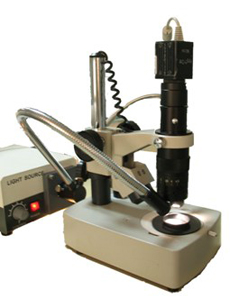

型号/规格 MEZH-S MEZH-D
数码成像系统 MD-130数码成像系统 43万像素进口CCD
CCD接口 0.5x 0.5x
物镜放大倍数 0.7x~4.5x
工作距离 88mm
垂直有效行程 10mm<H<240mm 10mm<H<200mm
机械测量功能
底座尺寸 240X180X25(mm) 带移动工作台,台面移动距离42X42(mm) 570×470(mm),带高精度移动工作台,台面移动距离300X200(mm)
机械测量精度 无机械测量功能 3+L/100μm
照明方式 H-150,150w双分支冷光源 表面RGB三色LED、轮廓LED冷光源,亮度,可调H-150,150w双分支冷光源
电源 220V AC50/60HZ
图像信息采集方式 USB2.0 高清晰视频采集卡
软件系统 明美图像图像处理软件,终身免费升级,含USB加密狗 Wise Eye简体中文608测量软件(软件一年内免费升级)含USB加密狗
可选附件: 1xCCD接口
  辅助物镜:
0.3X 工作距离:249mm
0.5X 工作距离:152mm
0.75X 工作距离:113mm
1.5X 工作距离:55.5mm
2X 工作距离:40.7mm

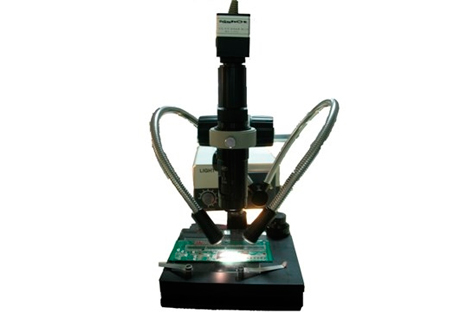

IC管脚无反光                          焊点消除反光

MEZH-D  全电动焊点质量检测系统,可以对焊点进行显示拍摄,放大测量等操作并直接出具自动检测报告。
    系统由华昌多功能测量仪+焊点检测系统+软件构成,该系统不仅可以进行多种常规影响测量及工具显微镜的全部功能,还可以进行专业的焊点质量检测。

Wise Eye精密测绘仪技术参数
X,Y,Z坐标数显解析度 0.001mm 外形尺寸(mm) 1505×885×1525(W×D×H)
CCD 进口43万有效像素(彩色) 台面大小(mm) 570×470mm
精度 线性 3+L/100μm 工作台荷重 35kg
重复 ≤0.003μm
光学放大倍率 0.325X—2.25X(标准配置) 总放大倍数 18X—125X(标准配置)
X,Y,Z行程(mm) 300X200X200 机台重量 250kg
工作距离 90mm 电源 220V AC50/60HZ
操作方式 CNC伺服系统 软件保护 USB软件加密狗
视频捕捉 高清晰视频采集卡 数字采集 高速数字采集盒
传动方式 无牙螺杆,快速移动 校准方式 高精密玻璃校准尺
★光源 表面RGB三色LED、轮廓LED冷光源,亮度可调
★半自动测量软件 Wise Eye简体中文608测量软件(软件一年内免费升级)
★机器视觉功能测量软件 Wise Eye简体中文808测量软件(软件一年内免费升级)
