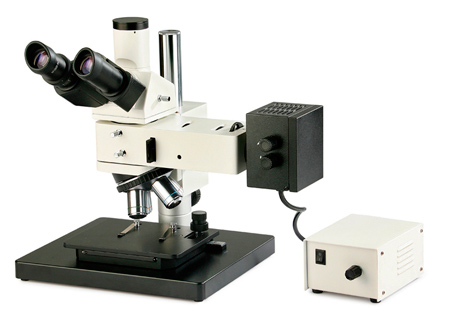

MJ51明暗场金相显微镜MJ51
产品描述
MJ51工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。产品适用于精密零件，集成电路，包装材料等产品检测。

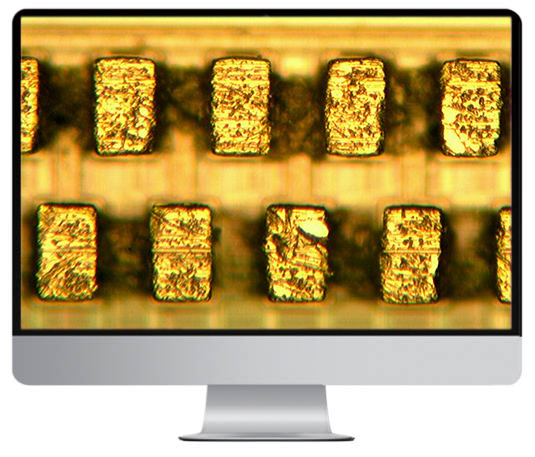

实拍图片

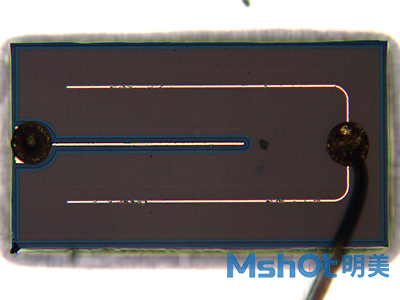

LED面板

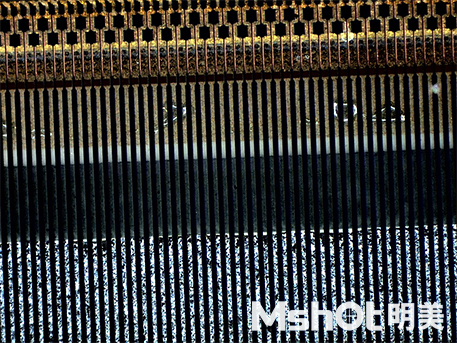

电路板检测
板铜厚检测
产品参数
项目 |
规格 |
目镜 |
WF10X/22 |
目镜筒 |
30°倾斜，瞳距调节范围：53‒75mm，三目镜，两档分光 |
物镜 |
长工作距离平场消色差物镜 PL L5X/0.12 B.D工作距离：8.05mm |
长工作距离平场消色差物镜 PL L10X/0.25 B.D工作距离：7.86mm |
|
长工作距离平场消色差物镜 PL L20X/0.40 B.D工作距离：7.23mm |
|
长工作距离平场消色差物镜 PL L50X/0.70 B.D工作距离：1.75mm |
|
物镜转换器 |
五孔滚珠内定位转换器 |
载物台 |
底座外形尺寸：300mm×240mm |
机械式工作台，尺寸：185mm×140mm；移动范围：35mm×30mm |
|
落射照明系统 |
12V50W 卤素灯，亮度可调，灯泡位置可调 |
视场光阑(内置) |
|
孔径光阑(内置) |
|
(黄、蓝、绿、磨砂玻璃)滤色片转换装置 |
|
推拉式检偏器与起偏器 |
|
调焦机构 |
粗微调同轴，配有粗动手轮松紧度调整装置，微调手轮格值2μm |
相机接口 |
1XC |
