接口 显微数字化枢纽

随着科研技术的发展及经济效率的要求,在成像技术方面,数码成像设备或者是光谱采集设备等逐渐活跃于检验、诊断等显微成像技术中,以解放技术人员的双眼。而接口是连接显微镜和相机所必需的设备,它不仅起到连接作用,而且对显微成像的好坏具有重要作用。接口会影响到成像亮度的均匀性、成像效果的平场性及色彩还原性,同时也关系到成像视野范围的大小、成像的整个光学放大倍数等等。

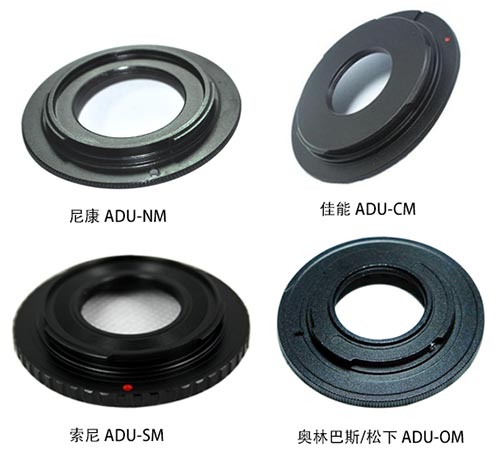

正因为接口是显微数字化的枢纽,选择合适优质的接口是获得理想成像效果的先决条件。然而,接口的种类更是五花八门的。由于不同品牌的显微镜的接口尺寸不相同,对应的场镜焦距有差异,对应的品牌有其对应适配的接口,如ZEISS显微镜接口、OLYMPUS显微镜接口等。 显微镜接口

当然,对于特殊用途的显微镜,就如用于临床医疗方面的手术显微镜、裂隙灯显微镜,为了对手术过程进行记录,便于医疗监控及临床医学示教,数字化的医疗设备开始活跃,同时必不可少的需要数字化的枢纽——接口镜头。不同于普通的接口,在空间结构方面及操作的便利性的要求,特别是对接口成像的清晰性,景深方面的要求更为严格。

显微镜接口

除此之外,可以按接口尺寸分为C接口、CS接口、F型接口等;按照光圈划分为:固定光圈和可变光圈;按照倍数划分为:定倍接口和变倍接口等等。其实,这些不同标准的分类,是根据不同需求来衡量的。

那么如何匹配合适的接口,从而获得优质的成像效果图呢?

对于接口镜头的选择,我们必须先确认对成像的要求:

1、视野范围、光学放大倍数:在选择接口时,首先需要考虑的就是被测样品的视野大小要求。光学放大倍数是跟视野范围成反比的,即需要较大的视野范围,则选择的接口光学放大倍数相应的减小。通常接口的光学放大倍数有:1X、0.63X、0.5X、0.35X等。

2、匹配摄像头的芯片靶面:这是很容易被忽略的方面,接口的视场大小是必须与相机的芯片靶面大小匹配的。比如:1/2英寸的接口镜头能够支持最大的相机靶面是1/2英寸,匹配大于1/2英寸的相机成像会出现场曲、色差,更甚出现明显分界的黑边。

3、景深的要求:对于对景深有要求的项目,尽可能使用小的光圈;在选择放大倍率的镜头时,在项目许可下尽可能选用低倍率镜头。

4、可安装空间:在方案可选择情况下,让客户更改设备尺寸是不现实的,比如,手术显微镜等临床设备,会要求有空间的限制。这就需要特殊结构的接口来适应设备空间。
