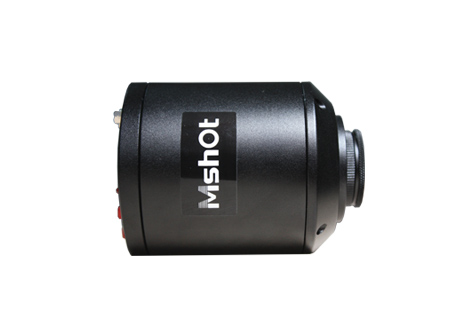

显微镜摄像头 MD26  [11020049]

高速率、色彩还原真实、自动白平衡、像质清晰、操作简易灵活的专业VGA模拟摄像头MD26，它是一款不同于普通的USB、1394、网络接口的摄像仪，可以支持三种输出模式，可直接联显微镜、电脑及显示器 ，不需要电脑主机的参与，即可完成在显示器上显示视频图像的高端VGA数码摄像仪。实时预览的最大分辨率为1600 x 1200像素，动态显示的帧率可达15fps。能支持比其小的分辨率，预览速度更快，可以支持模拟信号和数字信号同时输出。硬件采用了低噪声、高动态范围的传感器，保证了视觉的完美品质。

MD26操作界面介绍：

①开关ON/OFF：
开机功能,接通电源直接开机,LED灯亮，开机
关机功能,拔电源关机, LED灯熄灭
②电源插座DC 5V：直流5伏电源接口
③视频接口VIDEO OUT：电脑标准VGA视频接口
④USB接口：开机后插入USB线即可从电脑端口看到图像
⑤菜单五向键操作区：
Menu UP DOWN LEFT LEFT

MD26操作提示：

按键操作说明

在未进入菜单之前，五个按键作为快捷键使用。UP按键为放大功能，DOWN按键为缩小功能。LEFT按键为自动曝光（AE）功能，RIGHT按键为自动白平衡（AWB）功能键使用。MENU按键作为进入菜单功能。

菜单操作说明

进入主菜单后，移动上下按键可以移动选择项，当确定选中某项功能后，操作左右按键进入功能操作。

显示设置

对比度：图像的对比度值
亮度：图像的亮度值
锐度：图像的锐度值
饱和度：图像的饱和度值
分辨率：输出图像的分辨率，支持1280*1024、1024*768（出厂设定）、1366*768和1280*720四种分辨率。左右选择要输出的分辨率，按Menu键进入图1-3界面：选择保存，长按Menu键近5秒显示"…ok"表示成功切换分辨率，否则不成功。返回则表示不保存并恢复到之前的分辨率。（注意：如果当前分辨率与所选择的分辨率一样，则不进入图1-3选择界面。图像冻结时，切换分辨率会恢复到动态图像！，切换分辨率也会删除已保存的图片）
返回：按Menu键或者左右按键确认退出

相机设置:

语言：菜单语言，支持英语和简体中文（默认语言为英语）
频闪：光源频率适应，用于消除工频闪烁。支持50赫兹和60赫兹两种频率。
曝光：自动曝光开关，当自动曝光为"键控"时，曝光一次完成后不再曝光，为"自动"时处于自动曝光状态（注：如果快捷键选择"自动曝光"也改变这里菜单的状态为"自动"）。
默认设置：按Menu键或者左右键进，上下选择菜单，左右键或者Menu键确定是否恢复为出厂默认，各项参数和功能恢复到出厂默认设置（输出的分辨率不恢复为XGA），并恢复到动态图像。
返回：按Menu键或者左右按键确认退出

色彩设置:

图像：有彩色模式，单色模式，以及负片模式
红增益：相机的红色增益，默认为50，50的增益比例为1；
绿增益：相机的绿色增益，默认为50，50的增益比例为1；
蓝增益：相机的蓝色增益，默认为50，50的增益比例为1；
白平衡：键控为白平衡一次，自动则一直处于白平衡状态，白平衡下颜色增 益均回到单倍状态（注：如果快捷键选择"自动白平衡"也改变这里菜单的状态为"自动"）
返回：按Menu键或者左右按键确认退出

线标设置:

线： 坐标线选择，共有六条（注：十字光标开启后，只有四条）
线标： 线标可以改变线条的横、竖状态，默认值为横。
线开关：开启关闭当前选择的坐标线
线颜色：设置坐标线的颜色以及十字光标的颜色
线大小：选择当前线的大小
线位置：通过左右按键可以移动位置，有掉电保存，下次开机可不用重设。
返回：按Menu键或者左右按键确认退出

功能设置:

冻结： 冻结图像
对比： 图像的左、右对比
镜像： 图像左右镜像
倒转： 图像上下倒转
降噪： 降低图像噪声
返回：按Menu键或者左右按键确认退出。
如果为CVBS下：只有冻结、镜像、倒转功能

十字设置:

十字开关：开启或关闭十字光标
十字颜色：选择光标及线条的颜色
返 回：按Menu键或者左右按键确认退出
